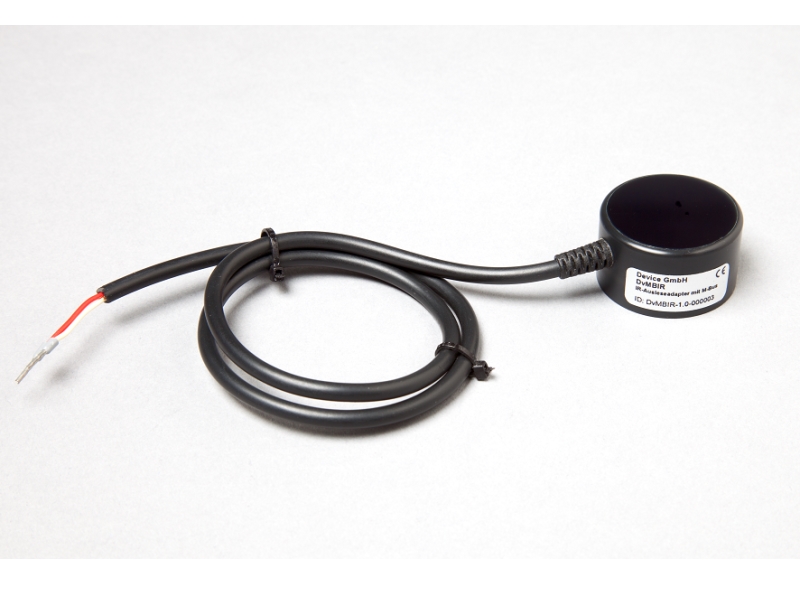

Device Ausleseadapter mit M-Bus 2-Draht Schnittstelle DVBMIR
Innerhalb Deutschlands wird Ihre Bestellung für pauschal 5,50 Euro (Netto) per DHL versichert versendet. Ab einem Nettobestellwert von 250,00 Euro versenden wir innerhalb Deutschlands versandkostenfrei.
Beschreibung
Anwendung
Adapter zur Auslesung von Energiezählern über die optische Schnittstelle D0. Weitergabe der Daten über M-Bus.
Optische Schnittstelle
Der Ausleseadapter wird auf die optische Schnittstelle (DIN EN 61107) des Energiezählers aufgesetzt. Ein Neodym-Permanentmagnet sorgt für die nötige Haltkraft.
Der Ausleseadapter wird auf die optische Schnittstelle (DIN EN 61107) des Energiezählers aufgesetzt. Ein Neodym-Permanentmagnet sorgt für die nötige Haltkraft.
Anschluss
Das Anschlusskabel ist im Gehäuse des Ausleseadapters fest montiert. Die Standardlänge des Kabels beträgt 1,20 m. Das andere Kabelende wird mit einem M-Bus-Master verbunden. Die Spannungsversorgung des DvMBIR erfolgt aus dem M-Bus (Energiebedarf 2 Unit-Loads).
Das Anschlusskabel ist im Gehäuse des Ausleseadapters fest montiert. Die Standardlänge des Kabels beträgt 1,20 m. Das andere Kabelende wird mit einem M-Bus-Master verbunden. Die Spannungsversorgung des DvMBIR erfolgt aus dem M-Bus (Energiebedarf 2 Unit-Loads).
M-Bus
Der im Gehäuse integrierte Controller liest über die optische Schnittstelle die Daten des Zählers (z.B. SML), interpretiert diese und gibt ein normgerechtes M-Bus- Telegramm aus.
Der im Gehäuse integrierte Controller liest über die optische Schnittstelle die Daten des Zählers (z.B. SML), interpretiert diese und gibt ein normgerechtes M-Bus- Telegramm aus.
Zähler Kommunikationstreiber
In der Firmware des Ausleseadapters ist auf EDL21 eHZ-Zähler vorkonfiguriert, der die aus der optischen Schnittstelle ausgelesenen Daten in M-Bus-Frames übersetzt. Eine individuelle Konfiguration ist leider nicht möglich.
In der Firmware des Ausleseadapters ist auf EDL21 eHZ-Zähler vorkonfiguriert, der die aus der optischen Schnittstelle ausgelesenen Daten in M-Bus-Frames übersetzt. Eine individuelle Konfiguration ist leider nicht möglich.
Technische Details
- IR-Ausleseadapter mit M-Bus-Anbindung
- Optische Schnittstelle nach DIN EN 62056-21
- M-Bus-Slave-Schnittstelle nach EN 1434-3
- Umsetzung der Zählerdaten in normkonforme M-Bus-Telegramme
- Spannungsversorgung aus dem M-Bus, Energiebedarf 2 Unit-Loads
- Einfache Befestigung auf dem Zähler per Magnet
- Primäradresse: einstellbar, individuelle Adresse voreingestellt
- Sekundäradresse wird aus der Seriennummer des Zählers übernommen
- Wildcard-Suche für Sekundäradresse
Datenblatt
