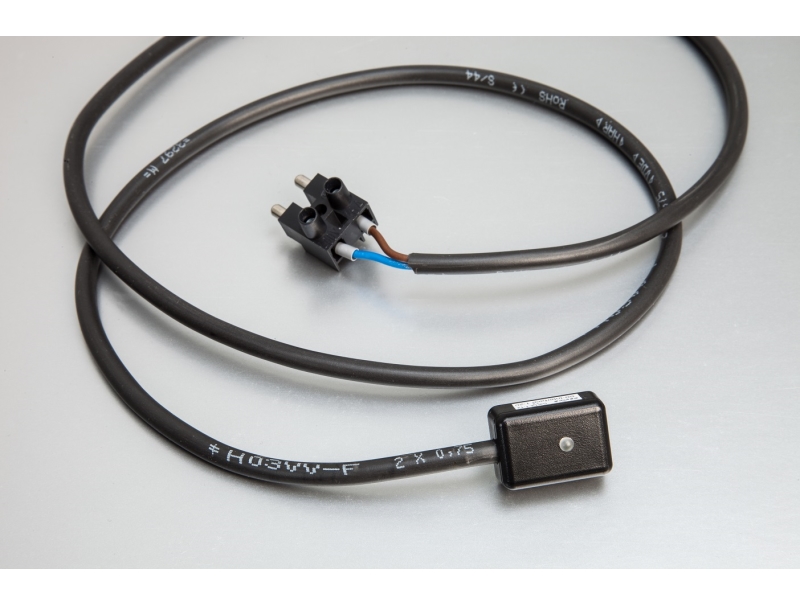

Device S0 Impulsadapter Teilung 1:20
Innerhalb Deutschlands wird Ihre Bestellung für pauschal 5,50 Euro (Netto) per DHL versichert versendet. Ab einem Nettobestellwert von 250,00 Euro versenden wir innerhalb Deutschlands versandkostenfrei.
Beschreibung
Einsatzgebiete
Viele neuere Elektrizitätszähler verfügen nicht über einen eigenen S0-Impulsausgang, sondern lediglich über eine Impuls-LED.
Mit dem S0-Impulsadapter können diese Zähler auch in Anlagen eingesetzt werden, die eine Weiterverarbeitung der vom Zähler kommenden S0-Impulse erfordern.
Der S0-Impulsadapter kommt ohne eine externe Stromversorgung aus. Die von ihm benötigte Energie wird aus dem S0-Anschluss bezogen.
Funktionen
Die Impulsrate des Zählers wird intern im Verhältnis 1:20(andere Teiler auf Anfrage) geteilt, so dass ausgangsseitig jeder 20. Impuls der Zähler-LED ausgegeben wird. Die Impulsbreite beträgt fest 70ms (Wischimpuls).
Elektrischer Anschluss
Der elektrische Anschluss erfolgt über eine steckbare Verbindungsklemme an ein entsprechendes Tarifgerät. Der Strom muss seitens des Tarifgeräts begrenzt sein (siehe Norm EN-62053-3). Der Adapter ist intern gegen Verpolung geschützt.
Die Montage auf dem Zähler erfolgt über ein Klebepad.
Positionier-Hilfe
Zur Kontrolle der Ausrichtung ist eine gelbe Kontroll-LED vorhanden, die die eingangsseitigen Impulse des Zählers wiedergibt.
