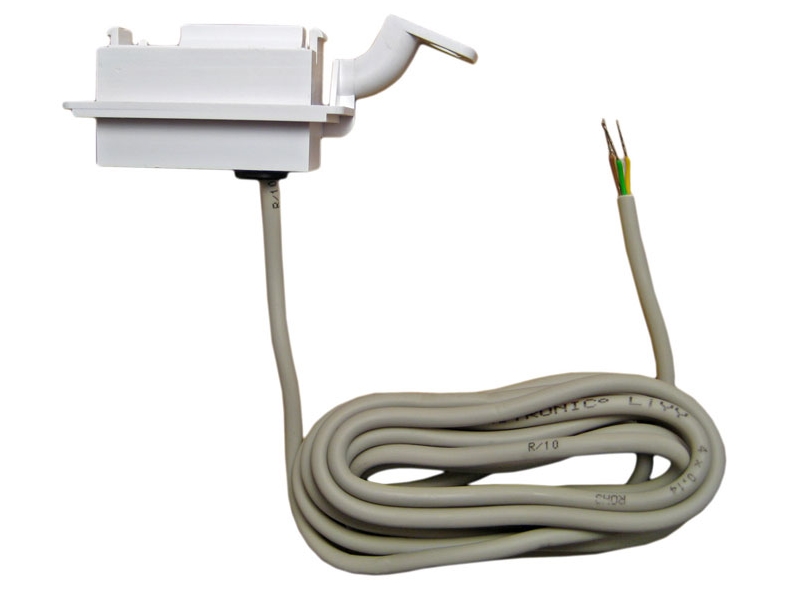

Metrix Impulsnehmer NI-3 für Metrix & Apator-Gaszähler
Innerhalb Deutschlands wird Ihre Bestellung für pauschal 5,50 Euro (Netto) per DHL versichert versendet. Ab einem Nettobestellwert von 250,00 Euro versenden wir innerhalb Deutschlands versandkostenfrei.
Beschreibung
Der Impulsnehmer NI-3 ist ein Niederfrequenz- Kontaktimpulsnehmer, bestimmt für das Erzeugen und Weiterleiten eines elektrischen Impulses zum Zweck der Registrierung des Volumenverbrauchs und des Gasflusses in elektrischen Systemen. Er ist geeignet für Gaszähler der Firma Metrix und Apator.
Der auf der Zahlenrolle des Zählwerkes montierte Permanetmagnet bewirkt beim Vorbeilaufen am Impulsnehmer das Schließen des Arbeitskontaktes. Dabei entsehen Impulse, deren Anzahl proportional zu den Umdrehungen der Zahlenrolle ist. Der Sicherheitskontakt erzeugt einen Impuls in folgenden Situationen:
- Versuch, den Impulsnehmer durch ein starkes Magnetfeld zu blockieren
- Durchtrennen der Kabelverbindung zwischen Impulsnehmer und dem angeschlossenen Aufzeichnungsgerät.
Impulsnehmer des Typs NI-3 können an allen Gaszählern der Firma Metrix und Apator, die ab dem Jahr 2005 produziert wurden und in der Typenbezeichnung am Ende ein „L” (z.B. 2G10L) aufweisen, ohne Verletzen der Eichplombe zu einem beliebigen Zeitpunkt während des Einsatzes des Gaszählers montiert werden. Die Montage des Impulsnehmers darf nur durch eine dazu bevollmächtigte Person ausgeführt werden.
Das Gehäuse ist aus Kunststoff gefertigt und verfügt über Clips, mit welchen es im Impulsnehmeraufnahmeschacht am Zählwerk befestigt wird. Im Gehäuse befindet sich die Kontaktbaugruppe.
Die NF-Kontaktbaugruppe, bestehend aus einem Arbeits- und einem Sicherungskontakt, ist mit einem 4-adrigen Kabel verbunden und hermetisch eingegossen in einem Korpus.
Technische Details
Versorgungsspannung max.: 24V DC
Stromstärke max.: 100mA
Schaltleistung max.: 0,6W
Impulsdauer min.: 0,3s
Widerstand max.: 075 Ω
Länge des Übertragungskabels: 2m
Arbeitstemperaturbereich: -25ºC - +50ºC
Lieferumfang
Impulsnehmer NI-3
