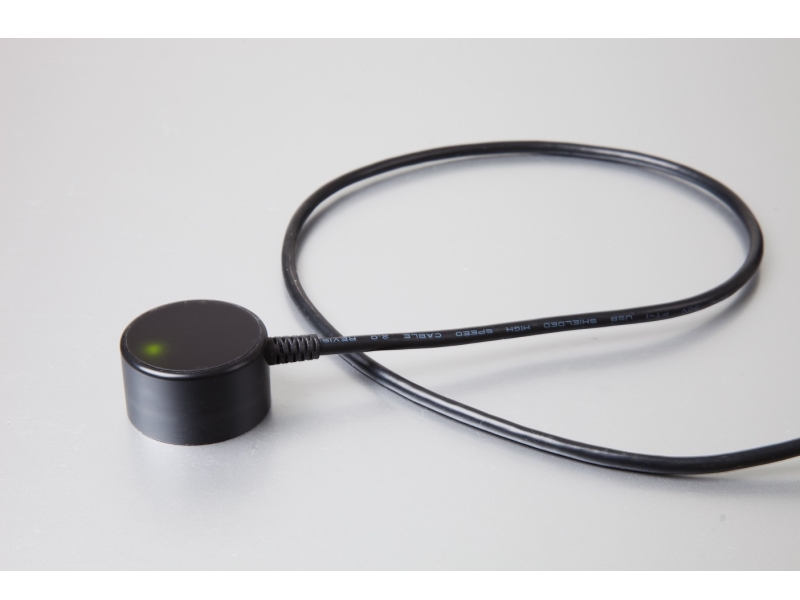

Device IR-Ausleseadapter mit USB-Schnittstelle
Innerhalb Deutschlands wird Ihre Bestellung für pauschal 5,50 Euro (Netto) per DHL versichert versendet. Ab einem Nettobestellwert von 250,00 Euro versenden wir innerhalb Deutschlands versandkostenfrei.
Beschreibung
Anwendung
Adapter zur Auslesung von Energiezählern über die optische Schnittstelle. Einfacher Anschluss über USB an PC oder Smartphone (OTG-Funktionalität erforderlich).
Optische Schnittstelle
Der Ausleseadapter wird auf die optische Schnittstelle (DIN EN 62056-21) des Energiezählers aufgesetzt. Ein Neodym-Permanentmagnet sorgt für die nötige Haltkraft. Es werden Übertragungsgeschwindigkeiten zwischen 300 und 115.200 Baud unterstützt.
Anschluss
Betriebssystemunterstützung
Zur Ansteuerung der USB-Schnittstelle werden Chipsätze der Firma Future Technology Devices International (FTDI) verwendet, für die es zu allen gängigen Betriebssystemen Treiber gibt. (Windows / Linux / Mac OS X).
Zähler Kommunikationssoftware
Mit Hilfe des IR-Ausleseadapters DvIR-USB gelangen die Rohdaten des Zählers in dessen jeweiligem Ausgabeformat auf den PC. Um die Daten vom Zähler anzufordern und auszuwerten, ist eine entsprechende Auslesesoftware nötig, beispielsweise Q4Comm.
Technische Details
- IR-Ausleseadapter
- Haltekraft des Magneten: >16 N
- Material Gehäuse: Kunststoff (ABS)
- Gewicht: ca. 60 g (inkl. Kabel)
- LED: Zweifarbig, rot & grün für TX/RX Signalisierung
- Optische Schnittstelle
- Übertragungsgeschwindigkeit: 300 ... 115.200 Baud
- Wellenlänge: 870 nm
- Norm: DIN EN 62056-21 (ehemals DIN EN 61107)
- Filter: Infrarot-Filterscheibe gegen Fremdlichteinflüsse
- USB-Bus Schnittstelle
- Spezifikation: USB 2.0 Full Speed kompatibel
- Host-controller Kompatibilität: UHCI/OHCI/EHCI host controller compatible.
- Unterstützte Betriebssysteme (FTDI-Treiber): Windows, Mac OS, Linux
- Anschlusskabel
- Farbe: Schwarz
- Länge: 1,50 m
- Anschluss: USB-A Stecker
