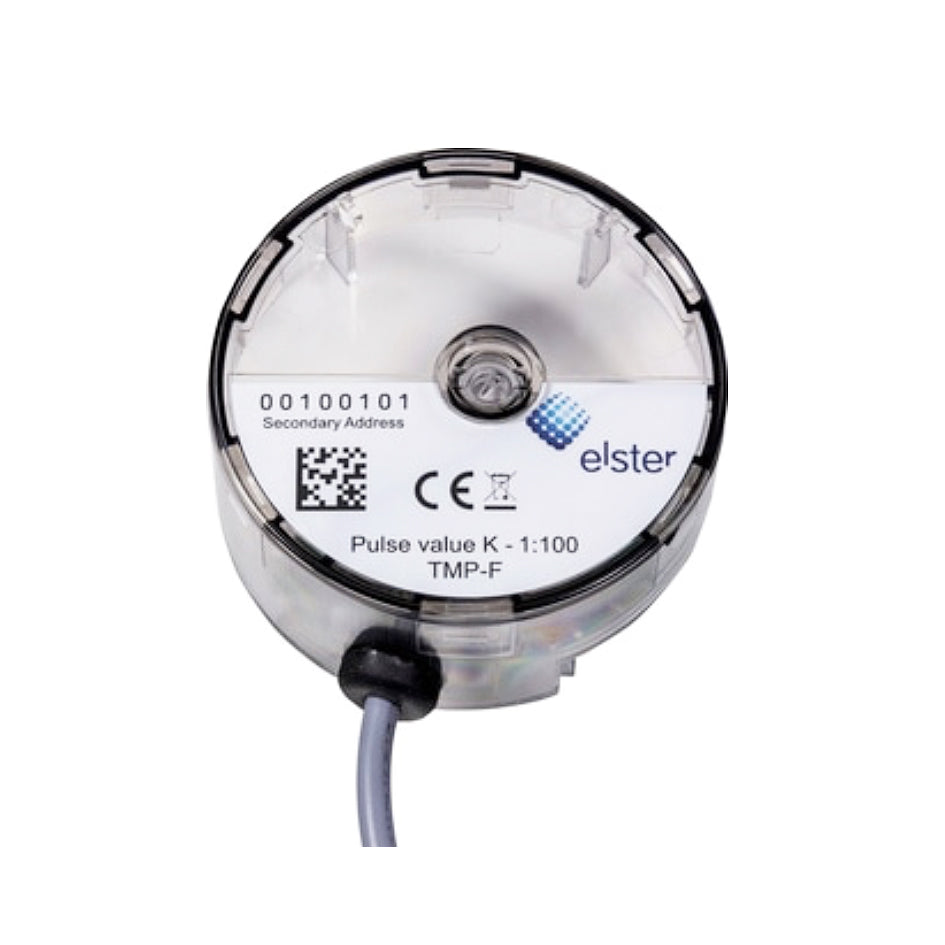

Honeywell TMP-F Modul M-Bus und Puls
Innerhalb Deutschlands wird Ihre Bestellung für pauschal 5,50 Euro (Netto) per DHL versichert versendet. Ab einem Nettobestellwert von 250,00 Euro versenden wir innerhalb Deutschlands versandkostenfrei.
Beschreibung
Das Aufsatzmodul ist für die Nachrüstung bei den Zählertypen MOF (M140) und S110 (EF) ohne Beeinträchtigung der Eichgültigkeitsdauer geeignet.
Das TMP-F Modul ermöglicht den gleichzeitigen Anschluss und Betrieb von M-Bus und Pulsausgang. Durch die galvanische Trennung beider Anschlüsse wird eine gegenseitige Beeinflussung ausgeschlossen. Die Programmierung des Moduls erfolgt mit der kostenfreien Software MBConf über eine M-Bus Verbindung. Es können sowohl alle Datenparameter des M-Bus Telegramms als auch die Eigenschaften des Pulsausgangs eingestellt werden.
Technische Details
Technische Daten
| Typ | Kombiniertes M-Bus und Pulsmodul |
| Schutzklasse | IP56 |
| Kabeltyp | LiYY 4 x 0,25 |
| Batterie | 3 V Lithium |
| Versorgung | Bei Busbetrieb über M-Bus, bei Pulsbetrieb über Batterie |
| Belastung M-Bus | 1 Load |
| Batterielebensdauer | Typisch 12 Jahre bei 25°C |
| Abtastung | Induktiv mit drei Spulen |
| Farbe | Transparent |
| Umgebungstemperatur | 0° bis 55°C |
| Feuchte | 10% bis 70% |
M-Bus
| Protokoll |
M-Bus nach EN13757 |
| Übertragungsrate |
300, 2400, 9600 baud (ünterstützt Auto-bauding) |
| Sekundäradresse |
Programmierbar ab Werk, entspricht Gerätenummer |
| Primäradresse |
Programmierbar |
| Herstellerkennung |
ELS |
| Aderfarben M-Bus | weiß/braun; verpolungssicher
|
Puls
| Pulswertigkeiten |
1...1000 Liter pro Puls; programmierbar |
| Pulsbreite |
min. 62,5 ms |
| Belastbarkeit |
30V DC, max. 30mA |
| Pulsart | Direkt oder saldiert (programmierbar)
|
| Aderfarben Puls |
grün/gelb, verpolungssicher |
