Device DvModbusIR IR-Ausleseadapter mit Modbus-RTUAnbindung
Innerhalb Deutschlands wird Ihre Bestellung für pauschal 5,50 Euro (Netto) per DHL versichert versendet. Ab einem Nettobestellwert von 250,00 Euro versenden wir innerhalb Deutschlands versandkostenfrei.
Beschreibung
Anwendung
Der Ausleseadapter wird auf die optische Schnittstelle (DIN EN 62056-21) des Energiezählers aufgesetzt. Ein Neodym-Permanentmagnet sorgt für den nötigen Halt. Der im Gehäuse integrierte Controller liest über die optische Schnittstelle die Daten des Zählers, interpretiert diese und gibt sie als Modbus-RTU-Telegramm aus.
Optische Schnittstelle
Der Ausleseadapter wird auf die optische Schnittstelle (DIN EN 62056-21) des Energiezählers aufgesetzt. Ein Neodym Permanentmagnet sorgt für den nötigen Halt.
Anschluss
Das vierpolige Anschlusskabel ist im Gehäuse des Ausleseadapters fest montiert. Die Standardlänge des Kabels beträgt 1,20 m. Das andere Kabelende wird mit einem Modbus-RTU-Master und einer Spannungsversorgung verbunden.
Anschluss
Das vierpolige Anschlusskabel ist im Gehäuse des Ausleseadapters fest montiert. Die Standardlänge des Kabels beträgt 1,20 m. Das andere Kabelende wird mit einem Modbus-RTU-Master und einer Spannungsversorgung verbunden.
Modbus
Der im Gehäuse integrierte Controller liest über die optische Schnittstelle die Daten des Zählers aus, interpretiert diese und stellt sie in Modbus-Registern abrufbar zur Verfügung. Zähler Kommunikationstreiber
Zähler-Kommunikationstreiber
In der Firmware des Ausleseadapters sind unterschiedliche Kommunikationstreiber für Elektrizitätszähler integriert, die vom Adapter automatisch passend zum aktuellen Zählertyp ausgewählt werden.
Technische Details

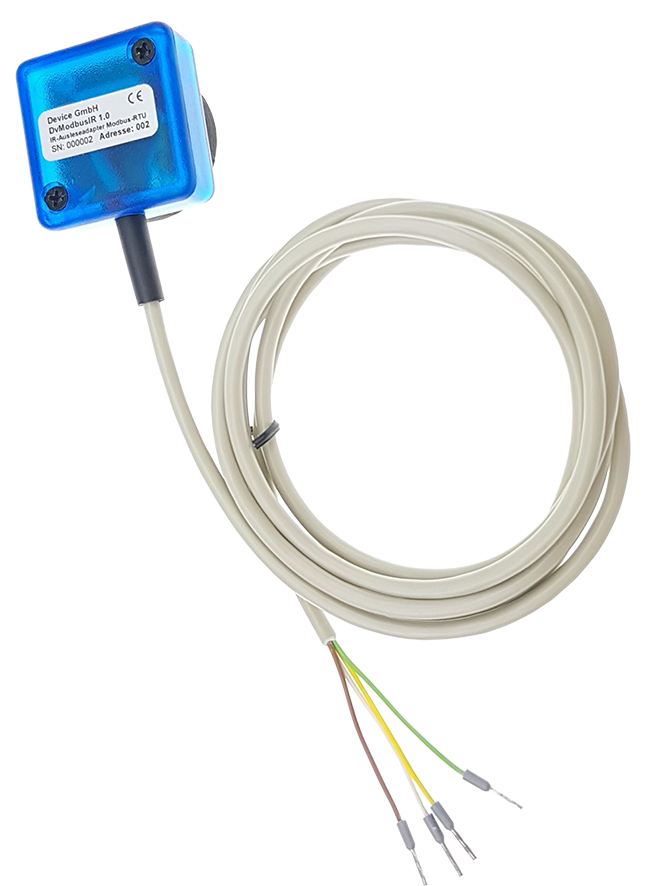

IR-Ausleseadapter
| Format | quadratisches, blau-transparentes Gehäuse mit fest montiertem Anschlusskabel und außenliegendem Magnet |
| Abmessungen | 35 x 35 x 20 mm (LxBXH) |
| Material, Farbe | Kunststoff (ABS), Blau-transparent |
| Gewicht |
ca. 55g inkl. Kabel |
| Haltekraft integrierter Magnet |
größer 16 N |
| Temperaturbereich |
-5°C ... 45°C |
Optische Schnittstelle (IR)
| Übertragungsgeschwindigkeiten |
300 ... 9.600 Baud |
| Wellenlänge |
870 nm |
| Norm |
DIN EN 62056-21 |
| Filter |
integrierter Infrarot-Filter gegen Fremdlichteinflüsse |
| Unterstützte Zähler |
EHZ, mME, SML, VDEW (Strom) EDL21 - Zähler und Basiszähler gem. FNN Lastenheft Gängige RLM-Zähler (Startbaudrate 300 Bd., kein Passwort |
Anschlusskabel
| Art |
vierpoliges Rundkabel, isoliert |
| Standardlänge |
1,20 m |
| Anschluss |
offene Anschlussenden mit Aderendhülsen Optional: Steckbare Verbindungsklemme nach Wahl |
Betriebsanzeige
| LED | zweifarbig; rot & grün |
Modbus-Schnittstelle
| Spezifikation | Modbus Application Protocol Specification V1.1b3 |
| Übertragungsmodus |
8E1, 8N1, 8O1, 8N2 - Default: 8E1 |
| Übertragungsgeschwindigkeiten |
300, 600, 1.200, 2.400, 4.800, 9.600, 19.200 & 38.400 Baud, Default: 2.400 Baud |
| Modbus-Adresse |
aus Adapter-Seriennummer voreingestellt, konfigurierbar |
| Maximale Reaktionszeit |
TBD |
Versorgung
| Spannung |
5-24 V |
| Stromaufnahme | ca. 30 mA |
